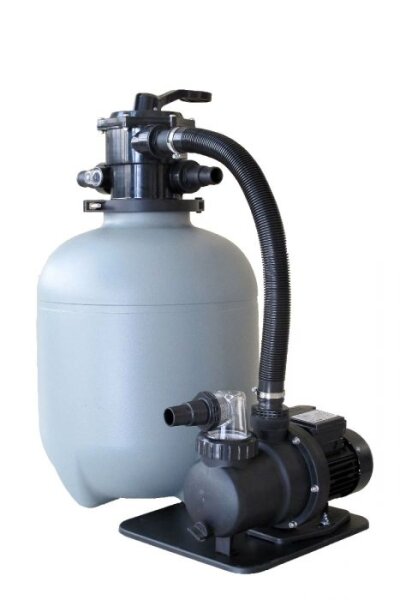

Anschlussmöglichkeiten der Trinidad Sandfilteranlagen:
Die Filteranlage kann mit folgenden Anschlüssen in den Wasserkreislauf Ihres Pools eingebunden werden.
Wassereingang: Die Saugseite der Pumpe hat eine 32/38 mm Schlauchtülle als Anschluss.
Wasserausgang: Schlauchtülle 32/38 mm und 1 ½“ Innengewinde.
Das 6-Wege-Top-Mount-Ventil verfügt über folgende Funktionen:
Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.
Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt.
Der Schmutz wird so aus dem Filterkreislauf gespült.
Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.
Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Entleerungsanschluss am Ventil ablassen.
Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.
Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.
Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.
Abmessungen der Trinidad Pool Filteranlage:
| Art. Nr.: | Länge (L): | Breite (B): | Höhe (H): |
| 300800 | 40 cm | 37 cm | 53 cm |
| 300801 | 51 cm | 46 cm | 62 cm |
| 300802 | 58 cm | 46 cm | 76 cm |
| 300803 | 63 cm | 50 cm | 83 cm |
| 300804 | 68 cm | 46 cm | 85 cm |
Welches Filtermedium für die Sandfilteranlage:
| Filterbehälter Ø: | Menge Filtersand Filtersand Körnung: | Menge Filterglas Filterglas Körnung: | Menge Filterpearls Filterpearls Körnung: | Menge Aqualoon / Filterbälle: |
| 250 mm | 15 kg 0,4 - 0,8 mm | 15 kg 0,5 - 1,0 mm | 13 kg 0,5 - 1,0 mm | 420 g |
| 300 mm | 38 kg 0,4 - 0,8 mm | 38 kg 0,5 - 1,0 mm | 32 kg 0,5 - 1,0 mm | 1064 g |
| 400 mm | 50 kg 0,4 - 0,8 mm | 50 kg 0,5 - 1,0 mm | 43 kg 0,5 - 1,0 mm | 1400 g |
| 470 mm | 75 kg 0,4 - 0,8 mm | 75 kg 0,5 - 1,0 mm | 64 kg 0,5 - 1,0 mm | 2100 g |
Pumpenleistung der Trinidad-Sandfilteranlagen:
| Filteranlage Art.Nr. / Poolpumpe SPS: | Leistung der SPS Pumpe: |
| Art.Nr. 300800 / SPS 25 | 4 m³/h/3 m - 0,20 kW/230 V |
| Art.Nr. 300801 / SPS 50 | 4 m³/h/6 m - 0,40 kW/230 V |
| Art.Nr. 300802 / SPS 50 | 4 m³/h/6 m - 0,40 kW/230 V |
| Art.Nr. 300803 / SPS 75 | 6 m³/h/6 m - 0,45 kW/230 V |
| Art.Nr. 300804 / SPS 100 | 8 m³/h/6 m - 0,55 kW/230 V |
Im Lieferumfang ist enthalten:
-
Filterkessel
-
6-Wege-Top-Mount-Ventil
-
Filterdüse
-
Manometer
-
Entleerung
-
Schlauchtülle 32/38 mm
-
Schlauch zwischen Ventil und Pumpe
-
2 Schlauchschellen 32 – 50 mm
