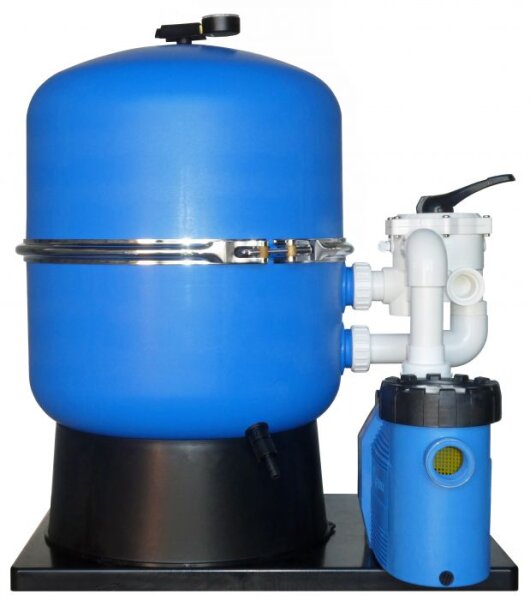

Anschlussmöglichkeiten der Pool Filteranlage Hawaii Ø 600:
Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.
Beim Wassereingang variieren die Anschlussmöglichkeit je nach Pumpe.
Pumpe:
- Badu Magic: 2 x Klebemuffe Ø 50 mm oder 2 x Schlauchtülle Ø 38 mm
- Badu Top II: 2“ Innengewinde
- Badu Prime 230V: 2“ Innengewinde
- Badu Prime 400V: 2“ Innengewinde
- Aqua Plus: 2 x Klebemuffe Ø 50 mm oder 2 x Schlauchtülle Ø 38 mm
- Badu Alpha: 2 x Klebemuffe Ø 50 mm
- Badu Magna: 2“ Innengewinde
- Badu Delta 13 230 V: Klebemuffe Ø 63 mm
Wasserausgang am Ventil: 1 ½“ Innengewinde
Das 6-Wege-Side-Mount-Ventil der Hawaii Ø 600 Sandfilteranlage verfügt über folgende Eigenschaften:
- Leichte Bedienbarkeit
- Mehrsprachige Laserbeschriftung
- Optimale Durchfluss- und Druckverlustwerte
- Geräuscharme Funktion
- Aus hochwertigem, UV-beständigem und schlagzähem Material (ABS)
- Langlebige Gehäusedichtungswerkstoffe und Druckfedern (am Ventilteller montiert)
- 6-Wege / 7 Positionen =>; zusätzliche „Winterposition“ als Entlastungsstellung für das Dichtungssystem
Das 6-Wege-Side-Mount-Ventil der Hawaii Ø 600 Sandfilteranlage verfügt über folgende Funktionen:
Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.
Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.
Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.
Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Kanalanschluss am Ventil ablassen.
Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.
Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.
Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.
Abmessungen der Pool Filteranlage Hawaii Ø 600:
| Mit Filterpumpe: | Länge (L): | Breite (B): | Höhe (H): |
| BADU Magic II 11 | 89 cm | 74 cm | 106 cm |
| BADU Top II 14 | 89 cm | 71 cm | 106 cm |
| BADU Prime 13 230 V | 89 cm | 71 cm | 106 cm |
| BADU Prime 13 400 V | 89 cm | 71 cm | 106 cm |
| OKU Aqua Plus 11 | 89 cm | 76 cm | 106 cm |
| BADU Alpha 12 | 89 cm | 73 cm | 106 cm |
| BADU Magna 14 | 89 cm | 71 cm | 106 cm |
| BADU Delta 13 230 V | 86 cm | 75 cm | 108 cm |
Welches Filtermedium für die Sandfilteranlage:
| Filterbehälter Ø: | Menge Filtersand Filtersand Körnung: | Menge Filterglas Filterglas Körnung: | Menge Filterpearls Filterpearls Körnung: | Menge Aqualoon / Filterbälle: |
| 600 mm | 125 kg 0,4 - 0,8 mm | 125 kg 0,5 - 1,0 mm | 106 kg 0,5 - 1,0 mm | 3500 g |
Im Lieferumfang ist der Filterkessel aus glasfaserverstärktem PP, geräuschdämmende Grundplatte, 6-Wege-Side-Mount-Ventil, Düsenkreuz, Manometer, Entleerung mit selbstansaugender Pumpe.
Maximaler Betriebsdruck: 1,5 bar
