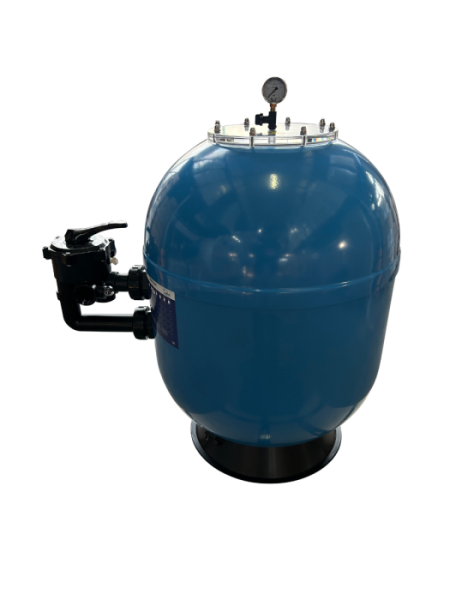

OKU Atlantica Sandfilterbehälter Ø 750 mm inkl. 6-Wege Side Mount Ventil

  • Artikelnummer: 241-400803-1
  • Hersteller: OKU-Obermaier GmbH

Die Vorteile von den Atlantica GFK Sandfilter:



  • Filterkessel aus verstärktem Glasfaser
  • UV-beständig
  • Transparenter Deckel aus Methacrylat mit 8 Schrauben.
  • Filterkessel Öffnung: Ø 30 cm
  • Klappbarer Diffusor zur Befüllung des Filterkessel mit dem Filtermedium und zur Wartung der Kessel innen Teile.
  • Betriebsdruck: bis zu 1,47 bar
  • Maximaler Druck: bis zu 2,45 bar
1.178,10 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Stk
Beschreibung

Der OKU GFK-Filterbehälter Atlantica mit 6-Wege-Side-Mount-Ventil eignet sich für jegliche Art von Pools.



Der GFK-Filterbehälter Atlantica eignet sich für alle Arten von Pool Installationen.

Der Filterbehälter besteht auf Glasfaserverstärkten Kunststoff.

Durch dieses hochwertige Material ist der Filterkessel sehr druckbeständig.

Der Betriebsdruck kann über das Manometer, welches sich im Be- / Entlüfter am Filterdeckel befindet, kontrolliert werden.

Die hochwertigen Filterkessel werden in Handarbeit gefertigt.

Das Ergebnis aus liebevoller Handarbeit und dem Material (GFK) ist ein extrem zuverlässiger & langlebiger Kessel, der korrosionssicher ist.

Ein weiterer Vorteil von dem GFK Filterkessel ist das leichte Gewicht von dem Filterkessel, welches das Handling deutlich vereinfacht.

Um den Filterkessel im Winter zu entleeren befindet sich unten am Kessel ein Entleerhahn.



Durch die Ø 30 cm große Öffnung oben am Filterkessel können sehr leicht Wartungsarbeiten, wie z.B. der tausch vom Filtermedium, vorgenommen werden.

Die Ø 30 cm große Öffnung wird mit einem Transparenten Deckel aus Methacrylat mit 8 Stehbolzen verschlossen.

Öffnung von dem OKU GFK Filterbehälter Atlantica



Um das befüllen bzw. den tausch vom Filtermedium weiter zu vereinfachen lässt sich, lässt sich der Diffusor zur Seite wegklappen.

Diffusor von dem OKU GFK Filterbehälter Atlantica

Das 6-Wege-Side-Mount-Ventil der Atlantica Sandfilteranlage verfügt über folgende Funktionen:



Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie mit dieser Funktion über den Skimmer bzw. den Sauganschluss Ihren Bodenabsauger betreiben.

Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.

Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.

Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Kanalanschluss am Ventil ablassen.

Zirkulieren: Das Beckenwasser wir über das Ventil zurück in den Pool geleitet, ohne dass das Wasser durch die Filteranlage gefiltert wird.

Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.

Winter: Das Ventil wird entlastet. Dadurch werden die Dichtungen über den Winter geschont wenn die Filteranlage nicht im Betrieb ist.



Abmessungen von dem GFK Filterkessel Atlantica:



Maßzeichnung OKU GFK Filterkessel Atlantica

Filterbehälter Ø: Ø 400 mm: Ø 510 mm: Ø 620 mm: Ø 750 mm: Ø 900 mm:
Art. Nr.: 400800-1 400801-1 400802-1 400803-1 400804-1
A: 565 mm 790 mm 860 mm 1020 mm 1020 mm
B: 400 mm 510 mm 620 mm 750 mm 900 mm
C: 250 mm 350 mm 400 mm 455 mm 455 mm
D: 375 mm 475 mm 525 mm 580 mm 580 mm
Stichmaß: 125 mm 125 mm 125 mm 125 mm 125 mm



Technische Daten von dem GFK Filterkessel Atlantica:



Filterbehälter Ø: Ø 400 mm: Ø 510 mm: Ø 620 mm: Ø 750 mm: Ø 900 mm:
Art. Nr.: 400800-1 400801-1 400802-1 400803-1 400804-1
Betriebsdruck: bis zu
1,47 bar
1,5 kg/cm²
bis zu
1,47 bar
1,5 kg/cm²
bis zu
1,47 bar
1,5 kg/cm²
bis zu
1,47 bar
1,5 kg/cm²
bis zu
1,47 bar
1,5 kg/cm²
Maximaler Druck: bis zu
2,45 bar
2,5 kg/cm²
bis zu
2,45 bar
2,5 kg/cm²
bis zu
2,45 bar
2,5 kg/cm²
bis zu
2,45 bar
2,5 kg/cm²
bis zu
2,45 bar
2,5 kg/cm²
Betriebstemperatur: 1 ºC bis 40 ºC 1 ºC bis 40 ºC 1 ºC bis 40 ºC 1 ºC bis 40 ºC 1 ºC bis 40 ºC
Anschluss: 1 ½“ IG 1 ½“ IG 1 ½“ IG 2“ IG 2“ IG
Filterfläche: 0,13 m² 0,20 m² 0,30 m² 0,44 m² 0,64 m²
Durchfluss: 7 m³/h 10 m³/h 15 m³/h 22 m³/h 32 m³/h
Gewicht: 14 kg 20 kg 25 kg 35 kg 44 kg
Menge Filtersand
Filtersand Körnung:
50 kg
0,4 - 0,8 mm
100 kg
0,4 - 0,8 mm
150 kg
0,4 - 0,8 mm
225 kg
0,4 - 0,8 mm
350 kg
0,4 - 0,8 mm
Menge Filterglas
Filterglas Körnung:
50 kg
0,5 - 1,0 mm
100 kg
0,5 - 1,0 mm
150 kg
0,5 - 1,0 mm
225 kg
0,5 - 1,0 mm
350 kg
0,5 - 1,0 mm
Menge Filterpearls
Filterpearls Körnung:
43 kg
0,5 - 1,0 mm
86 kg
0,5 - 1,0 mm
129 kg
0,5 - 1,0 mm
194 kg
0,5 - 1,0 mm
301 kg
0,5 - 1,0 mm
Menge Aqualoon /
Filterbälle:
1400 g 2800 g 4200 g 6300 g 12.000 g



Lieferumfang von dem GFK-Filterkessel Atlantica:



  • GFK-Filterkessel in entsprechender Größe
  • Das zum Filterbehälter passende 6-Wege-Side-Mount-Ventil
  • Manometer mit Entlüftung
  • Entleerung
