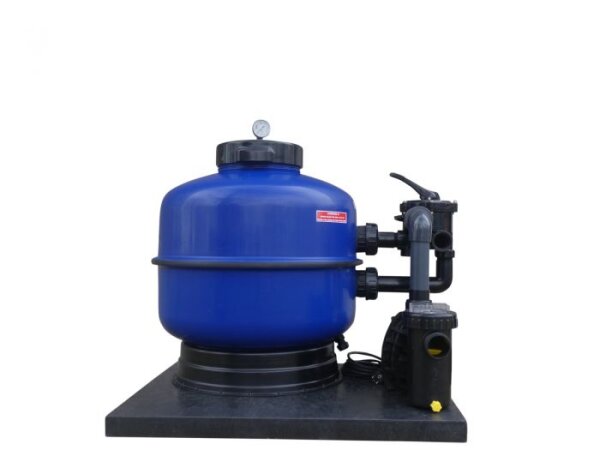

Anschlussmöglichkeiten der Pool Filteranlage Grenada 500:
Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.
Beim Wassereingang variieren die Anschlussmöglichkeit je nach Filterpumpe.
Pumpen:
- Badu Magic 8: 2 x Klebemuffe Ø 50 mm oder 2 x Schlauchtülle Ø 38 mm
- Badu Top II 12: 2“ Innengewinde
- Badu Prime 11 / 230V: 1 ½“ Innengewinde
- Badu Prime 11 / 400V: 1 ½“ Innengewinde
- Aqua Plus 8: 2 x Klebemuffe Ø 50 mm oder 2 x Schlauchtülle Ø 38 mm
Wasserausgang am Ventil: 1 ½“ Innengewinde
Das 6-Wege-Side-Mount-Ventil hat folgende Eigenschaften:
- Leichte Bedienbarkeit
- Mehrsprachige Laserbeschriftung
- Optimale Durchfluss- und Druckverlustwerte
- Geräuscharme Funktion
- Aus hochwertigem, UV-beständigem und schlagzähem Material (ABS)
- Langlebige Gehäusedichtungswerkstoffe und Druckfedern (am Ventilteller montiert)
- 6-Wege / 7 Positionen => zusätzliche „Winterposition“ als Entlastungsstellung für das Dichtungssystem
Das 6-Wege-Side-Mount-Ventil der Grenada Ø 500 Sandfilteranlage verfügt über folgende Funktionen:
Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.
Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.
Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.
Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den kanalanschluss am Ventil ablassen.
Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.
Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.
Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.
Abmessungen der Pool Filteranlage Grenada Ø 500:
| Mit Filterpumpe: | Länge (L): | Breite (B): | Höhe (H): |
| BADU Magic II 8 | 84 cm | 70 cm | 77 cm |
| BADU Top II 12 | 84 cm | 68 cm | 77 cm |
| BADU Prime 11 230 V | 84 cm | 67 cm | 77 cm |
| BADU Prime 11 400 V | 84 cm | 67 cm | 77 cm |
| OKU Aqua Plus 8 | 84 cm | 72 cm | 77 cm |
Welches Filtermedium für die Sandfilteranlage:
| Filterbehälter Ø: | Menge Filtersand Filtersand Körnung: | Menge Filterglas Filterglas Körnung: | Menge Filterpearls Filterpearls Körnung: | Menge Aqualoon / Filterbälle: |
| 500 mm | 75 kg 0,4 - 0,8 mm | 75 kg 0,5 - 1,0 mm | 64 kg 0,5 - 1,0 mm | 2100 g |
Im Lieferumfang ist der Filterkessel aus HDPE, geräuschdämmende Grundplatte, 6-Wege-Side-Mount-Ventil, Düsenkreuz, Manometer, Entleerung mit selbstansaugender Pumpe
Maximaler Betriebsdruck: 1,5 bar
